Sensor - Transducer - Transmitter
ترانسمیتر (Transmitter)
ترانسمیتر (Transmitter) چیست و چگونه کار میکند؟
در دنیای اتوماسیون صنعتی، ترانسمیتر (یا انتقال‌دهنده) یکی از ارکان اصلی و حیاتی به شمار می‌رود. به زبان ساده، ترانسمیتر دستگاهی است که یک کمیت فیزیکی (مانند دما، فشار یا سطح مایعات) را اندازه‌گیری کرده و آن را به یک سیگنال الکتریکی استاندارد تبدیل میکند تا بتواند آن را به مکانی دورتر (مانند اتاق کنترل) مخابره کند.

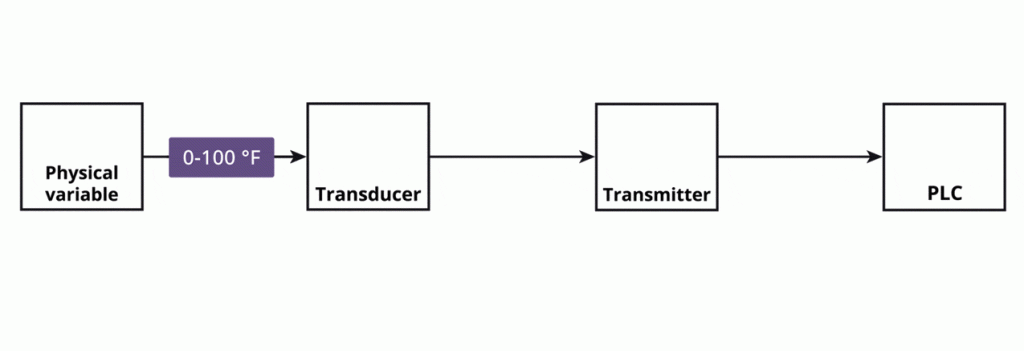

بیایید نگاهی دقیق‌تر به این فرآیند بیندازیم. در یک ترانسمیتر، سه مرحله کلیدی اتفاق می‌افتد:
۱. تبدیل کمیت فیزیکی به سیگنال الکتریکی (اندازه‌گیری):
در ابتدا، سنسور موجود در ترانسمیتر کمیت فیزیکی محیط (مثل حرارت) را دریافت کرده و آن را به یک سیگنال الکتریکی خام (مانند جریان، ولتاژ یا مقاومت) تبدیل میکند. این سیگنال خام بسیار ضعیف است و ممکن است دچار نوسانات و تغییرات کنترل‌نشده‌ای باشد.
۲. استانداردسازی سیگنال (مدیریت سیگنال):
سیگنال خام به‌دست‌آمده برای تجهیزات کنترلی قابل درک نیست. به همین دلیل، ترانسمیتر این سیگنال را در یک بازه مشخص و از پیش تعیین‌شده (که به آن «سیگنال استاندارد» می‌گویند) قرار می‌دهد. رایج‌ترین این استانداردها عبارتند از:
جریانی: ۴ تا ۲۰ میلی‌آمپر (4-20 mA)
ولتاژی: ۰ تا ۱۰ ولت (0-10 V)
(نکته آموزشی: چرا بازه ۴ تا ۲۰ میلی‌آمپر؟ چون اگر جریان صفر شود، یعنی سیگنال قطع است، اما اگر ۴ میلی‌آمپر باشد یعنی دستگاه روشن است و کمترین مقدار را نشان می‌دهد. هر مقدار کمتر از ۴ میلی‌آمپر نشان‌دهنده خطا در سیستم است.)
۳. تقویت و انتقال سیگنال:
در نهایت، این سیگنال استاندارد باید تقویت شود تا بتواند مسافت‌های طولانی را بدون افت کیفیت یا تداخل الکتریکی طی کند و به اتاق کنترل برسد. ترانسمیترها برای این کار معمولاً از قطعات الکترونیکی مانند تقویت‌کننده عملیاتی (Op-Amp) برای تقویت و خطی‌سازی سیگنال‌های ضعیف استفاده می‌کنند.
خروجی ترانسمیتر به کجا می‌رود؟
خروجی استاندارد ترانسمیتر بسیار کاربردی است و می‌تواند به راحتی به تجهیزات پیشرفته کنترلی مانند نمایشگرها، سیستم‌های HMI، PLC و SCADA ارسال شود. این تجهیزات سیگنال دریافتی را تفسیر کرده و بر اساس آن فرآیند را کنترل می‌کنند.
ترانسمیتر ایزوله (Isolated Transmitter) چیست و چرا از آن استفاده می‌کنیم؟
تصور کنید در یک کارخانه، یک موتور بزرگ یا دستگاه جوشکاری روشن میشود. این تجهیزات پرمصرف می‌توانند نوسانات شدید الکتریکی و نویز (اختلال) در شبکه برق ایجاد کنند. اگر این نویزها به تجهیزات حساس اتاق کنترل (مثل PLC) برسند، باعث خطا در اندازه‌گیری یا حتی سوختن دستگاه‌های گران‌قیمت می‌شوند.
اینجاست که ترانسمیتر ایزوله وارد میشود. کلمه «ایزوله» به معنای «جدا شده» یا «مستقل» است. در این نوع ترانسمیتر، بین بخش ورودی (سنسور در میدان) و بخش خروجی (سیستم کنترل) یک سد الکتریکی ایجاد میشود.
اما این سد چطور کار میکند؟
سیگنال باید از این سد عبور کند، اما هیچ سیم یا اتصال الکتریکی مستقیمی بین ورودی و خروجی وجود ندارد. برای انتقال سیگنال از روش‌هایی مثل نور (اپتوکوپلر) یا میدان مغناطیسی (ترانسفورماتور) استفاده میشود.
یک مثال ساده برای درک بهتر:
فرض کنید دو نفر پشت یک شیشه ضخیم ایستاده‌اند و با هم صحبت می‌کنند. صدا (سیگنال) به خوبی رد میشود، اما میکروب یا آلودگی (برق اضافه و نویز) نمی‌تواند از شیشه عبور کند. ترانسمیتر ایزوله دقیقاً همین شیشه ضخیم است!
مزایای اصلی ترانسمیتر ایزوله:
حذف نویز و افزایش دقت: از ورود اختلالات الکتریکی به سیگنال اصلی جلوگیری میکند و کیفیت اندازه‌گیری را بالا می‌برد.
حفاظت از تجهیزات گران‌قیمت: اگر در سمت سنسور اتصال کوتاه یا ولتاژ بالا رخ دهد، این سد الکتریکی مانع از آسیب رسیدن به PLC و سیستم کنترل میشود.
ایمنی بیشتر: از ایجاد جرقه یا اتصال زمین ناخواسته (Ground Loop) جلوگیری میکند.
چرا در صنایع داروسازی و پتروشیمی ضروری است؟
در این صنایع، کوچک‌ترین خطا در اندازه‌گیری دما، فشار یا فلو می‌تواند یک بچ تولیدی را خراب کند یا خطرات ایمنی جدی ایجاد کند. بنابراین، استفاده از ترانسمیترهای ایزوله برای اطمینان از دقت بالا، ایمنی و جلوگیری از آلودگی، یک ضرورت است، نه یک انتخاب.
ترنسدیوسر (Transducer)
ترنسدیوسر (Transducer) چیست؟ زبانِ مترجم دنیای فیزیکی!
کلمه «Transducer» از دو بخش تشکیل شده است: «Trans» به معنای «تغییر» و «Ducer» از ریشه «Ducere» به معنای «هدایت کردن». پس ترنسدیوسر یعنی تغییردهنده یا مبدل. به زبان ساده، ترنسدیوسر دستگاهی است که یک شکل از انرژی را به شکل دیگری از انرژی تبدیل میکند.
🌍 ترنسدیوسر در زندگی روزمره
شما هر روز با ترنسدیوسرها سر و کار دارید، حتی اگر نامشان را ندانید:
میکروفون: انرژی صوتی (صدای شما) را به انرژی الکتریکی تبدیل میکند. بلندگو: انرژی الکتریکی را به انرژی صوتی تبدیل میکند. پنل خورشیدی: انرژی نور خورشید را به انرژی الکتریکی تبدیل میکند. لامپ: انرژی الکتریکی را به انرژی نورانی و گرمایی تبدیل میکند. پس در تعریف کلی، هر چیزی که شکلی از انرژی را به شکل دیگری تبدیل کند، یک ترنسدیوسر است.
ترنسدیوسر در صنعت و اتوماسیون
اما در دنیای ابزار دقیق و صنعت (مثل صنعت داروسازی)، منظور ما از ترنسدیوسر معمولاً یک معنای خاص‌تر است: ترنسدیوسر صنعتی، وسیله‌ای است که یک کمیت فیزیکی (مثل دما، فشار، رطوبت، سطح مایعات یا فلو) را دریافت کرده و آن را به یک سیگنال الکتریکی (ولتاژ، جریان یا مقاومت) تبدیل میکند.
برای مثال:
ترنسدیوسر فشار: فشار داخل یک تانک را می‌گیرد و به یک سیگنال الکتریکی ضعیف تبدیل میکند. ترنسدیوسر دما (مثل ترموکوپل یا RTD): دما را می‌گیرد و به مقاومت یا ولتاژ الکتریکی تبدیل میکند.
تفاوت ترنسدیوسر و ترنسمیتر
بسیاری از افراد این دو را با هم اشتباه می‌گیرند. بیایید این تفاوت را با یک مثال ساده روشن کنیم: تصور کنید می‌خواهید یک نامه بنویسید:
ترنسدیوسر (Transducer): مثل قلم و کاغذ است. این ابزار، فکر شما (کمیت فیزیکی) را به نوشته (سیگنال الکتریکی خام) تبدیل میکند. اما این نوشته ممکن است نامرتب و ناخوانا باشد و نتوان آن را به راحتی برای یک نفر دیگر در آن سر شهر فرستاد. ترانسمیتر (Transmitter): مثل پستچی است. پستچی نامه شما را می‌گیرد، آن را استانداردسازی میکند (مثلاً در پاکت می‌گذارد) و با تقویت‌کننده‌ها آن را به مقصد دور (اتاق کنترل) می‌رساند.
پس به زبان فنی، ترنسدیوسر: بخش اولیه و سنسینگ است. سیگنال خام و ضعیف تولید میکند (مثلاً ۰ تا ۵۰ میلی‌ولت) و ترانسمیتر یک مجموعه کامل است که شامل ترنسدیوسر میشود، به علاوه مدارهای الکترونیکی برای استانداردسازی (تبدیل به ۴ تا ۲۰ میلی‌آمپر) و تقویت سیگنال برای ارسال به مسافت‌های طولانی.
چرا این مفهوم در صنعت مهم است؟
در صنعت ، دقت در اندازه‌گیری پارامترهای حیاتی مثل دمای اتاق‌های تمیز (Cleanrooms)، فشار در اتوکلاوها، رطوبت محیط و جریان مایعات در خطوط تولید، حیاتی است. اگر ترنسدیوسر (سنسور) به درستی کار نکند، سیگنال اشتباهی به ترانسمیتر می‌رسد و در نهایت، یک بچ محصول ممکن است خراب شود یا استانداردهای لازم زیر سوال بروند. لذا ترنسدیوسر یک «مترجم انرژی» است. در صنعت، این مترجم وظیفه دارد زبان دنیای فیزیکی (دما، فشار و…) را به زبان دنیای الکترونیک (سیگنال الکتریکی) ترجمه کند تا سیستم‌های کنترل بتوانند آن را بفهمند و فرآیند را مدیریت کنند.
تفاوت ترنسدیوسر (Transducer) و ترنسمیتر (Transmitter)
تفاوت ترانسدیوسر (Transducer) و ترانسمیتر (Transmitter) چیست؟
یکی از رایج‌ترین سوالات این است که «ترانسدیوسر و ترانسمیتر چه تفاوتی با هم دارند؟» در نگاه اول شاید هر دو یک کار انجام دهند، اما در واقعیت، ترانسمیتر یک قدم فراتر می‌رود. بیایید این تفاوت را به زبان ساده بررسی کنیم.
تفاوت اصلی: تبدیل در برابر تبدیل + تقویت
همانطور که قبلاً گفتیم، ترانسدیوسر فقط یک کمیت فیزیکی (مثل دما یا فشار) را می‌گیرد و آن را به یک سیگنال الکتریکی خام و ضعیف تبدیل میکند. این سیگنال ممکن است در حد میلی‌ولت (mV) باشد و اگر آن را روی یک سیم بفرستیم، در مسافت‌های کوتاه به سرعت ضعیف شده یا با نویز همراه میشود.
اما ترانسمیتر این کار را ناقص نمی‌گذارد. ترانسمیتر در واقع یک ترانسدیوسر است که یک مدار الکترونیکی تقویت‌کننده (مثل Op-Amp) هم در کنار آن قرار گرفته است. ترانسمیتر پس از تبدیل کمیت فیزیکی به سیگنال الکتریکی، آن را استانداردسازی کرده (مثلاً تبدیل به ۴ تا ۲۰ میلی‌آمپر) و سپس تقویت میکند تا بتواند آن را با اطمینان کامل به مسافت‌های طولانی (مثل اتاق کنترل) ارسال کند.
یک مثال ساده برای درک بهتر:
ترانسدیوسر مثل یک شخص است که فقط می‌تواند حرف بزند. صدایش فقط در همان اتاق شنیده میشود (مسافت کوتاه).
ترانسمیتر مثل همان شخص است که یک بلندگو و میکروفون هم در اختیار دارد. حرفش را می‌زند، تقویت میشود و در کل سالن شنیده میشود (مسافت طولانی).
نگاهی به گذشته: چرا این تفاوت به وجود آمد؟
در سال‌های دور، ترانسدیوسرها فقط به صورت ولتاژی ساخته می‌شدند. سیگنال‌های ولتاژی در مسافت‌های طولانی به دلیل مقاومت سیم‌ها افت می‌کردند و دچار نویز می‌شدند. به همین دلیل، از آن‌ها صرفاً در مسافت‌های کوتاه استفاده می‌شد.
اما با پیشرفت صنعت، ترانسدیوسرهای جریانی (مثل ۴ تا ۲۰ میلی‌آمپر) به وجود آمدند. جریان برخلاف ولتاژ، در طول مسیر افت نمی‌کند و در برابر نویز مقاوم‌تر است. این تحول باعث شد که بتوان از سیگنال‌ها در مسافت‌های طولانی‌تر استفاده کرد و کم‌کم مفهوم «ترانسمیتر» به شکل امروزی شکل گرفت.
ساختار ترنسمیتر (Transmitter)
ساختار ترانسمیتر و نحوه اتصال آن به PLC
ترانسمیترها از سه بخش اصلی تشکیل شده‌اند که هر کدام نقش مهمی در عملکرد صحیح دستگاه ایفا می‌کنند:
مبدل (ترنسدیوسر): سیگنال فیزیکی را به یک سیگنال الکتریکی خام تبدیل میکند. مثلا در سنسور pt100 دما که یک کمیت فیزیکی است به مقاومت الکتریکی تبدیل میشود. در این مرحله هنوز هیچ ولتاژ یا سیگنال الکتریکی “خام” تولید نشده است. فقط مقاومت تغییر کرده است.
مدار اندازه‌گیر و محاسبه‌گر: در این قسمت مدار اندازه گیر ، کمیت الکتریکی ایجاد شده را به سیگنال ولتاژی تبدیل میکند. مثلا در pt100 T کمیت الکتریکی ایجاد شده توسط PT100 همان تغییر مقاومت است. مدار اندازه‌گیر با فرستادن یک جریان ثابت از داخل آن، طبق قانون اهم (V=I×R) این تغییر مقاومت را به یک سیگنال ولتاژی خام تبدیل میکند. پس تبدیل مقاومت به ولتاژ، در این بخش انجام میشود. مدار محاسبه گر هم ولتاژ ایجاد شده را خطی سازی و اصلاح میکند.
تقویت‌کننده: سیگنال خام را استانداردسازی کرده (مثلاً به ۴ تا ۲۰ میلی‌آمپر) و آن را تقویت میکند تا قابل انتقال به مسافت‌های طولانی باشد.
خلاصه اینکه :
دما وارد سنسور میشود. (ورودی فیزیکی)
ترنسدیوسر (PT100): دما را به مقاومت تبدیل میکند. (اول)
مدار اندازه‌گیر: مقاومت را به ولتاژ خام (میلی‌ولت) تبدیل میکند. (دوم)
مدار محاسبه‌گر: ولتاژ خام را خطی‌سازی و اصلاح میکند. (دوم – ادامه)
تقویت‌کننده: ولتاژ را به جریان ۴-۲۰mA تبدیل میکند. (سوم)

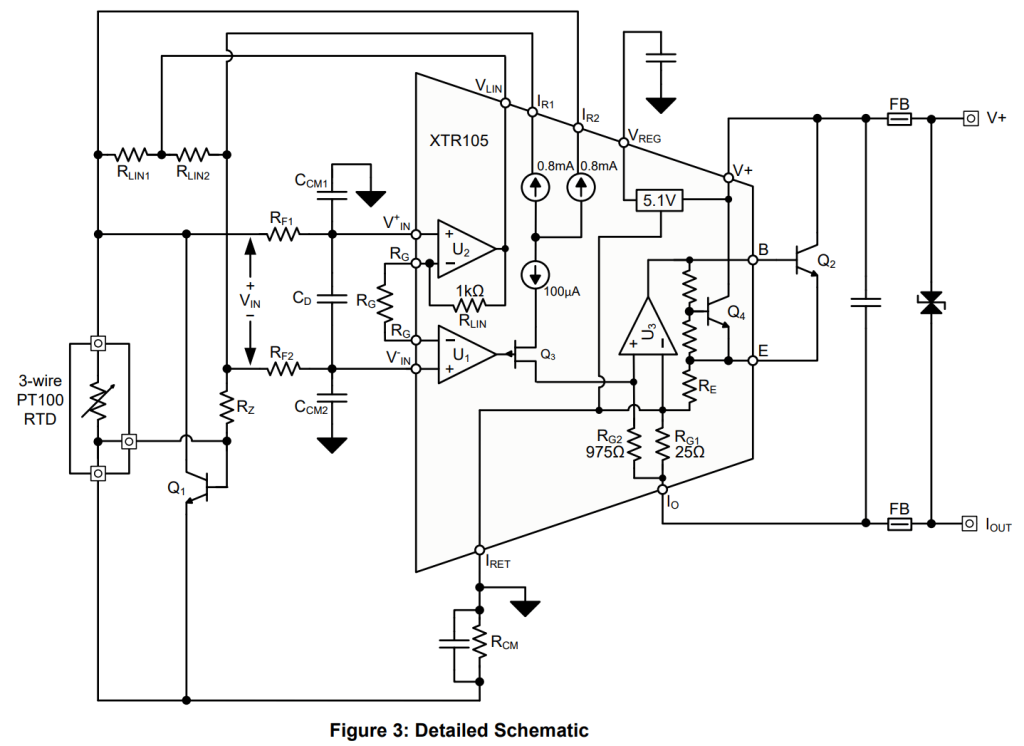

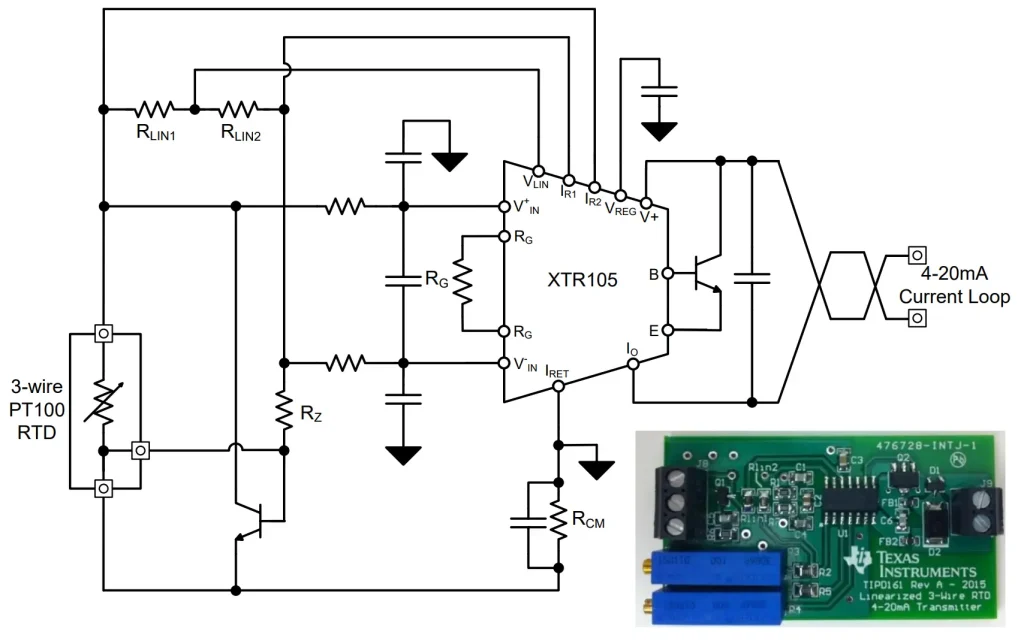

در این مدار، همه‌چیز مثل یک زنجیره به هم متصل است تا دما به سیگنالی قابل ارسال تبدیل شود. ابتدا سنسور PT100 در سمت چپ به عنوان ترنسدیوسر، دمای محیط را حس کرده و آن را به تغییرات مقاومت الکتریکی تبدیل میکند؛ سپس آی‌سی XTR105 با فرستادن یک جریان ثابت کوچک از داخل این سنسور، این تغییرات مقاومت را به یک سیگنال ولتاژی ضعیف تبدیل میکند (این بخش همان مدار اندازه‌گیر است). از آنجایی که مقاومت PT100 با دما کاملاً خطی تغییر نمی‌کند و سیم‌های متصل به آن هم ممکن است خطا ایجاد کنند، قطعاتی مثل RLIN1، RLIN2 و ترانزیستور Q1 وارد عمل می‌شوند تا این سیگنال خام را محاسبه، اصلاح و خطی‌سازی کنند و خطای سیم‌ها را نیز حذف نمایند (این بخش مدار محاسبه‌گر است). در نهایت، تقویت‌کننده‌های داخلی آی‌سی به همراه ترانزیستورهای Q2 و Q4 این سیگنال آماده‌شده را تقویت کرده و آن را به جریان استاندارد ۴ تا ۲۰ میلی‌آمپر تبدیل می‌کنند تا به عنوان خروجی یک ترانسمیتر کامل، برای ارسال به اتاق کنترل و سیستم‌های اتوماسیون آماده باشد.
نحوه اتصال ترنسمیتر (Transmitter)
نحوه اتصال ترانسمیتر به PLC
ترانسمیترها معمولاً به دو روش اصلی به PLC متصل می‌شوند:
اتصال دو سیمه (2-Wire): در این روش، ترانسمیتر از طریق همان دو سیمی که سیگنال را ارسال میکند، تغذیه نیز میشود. جریان ۴ تا ۲۰ میلی‌آمپر از منبع تغذیه عبور کرده، از ترانسمیتر می‌گذرد و به مقاومت ورودی PLC می‌رسد. این روش اقتصادی و بسیار رایج است.
اتصال چهار سیمه (4-Wire): ترانسمیتر تغذیه جداگانه دارد و سیگنال خروجی به صورت ولتاژی یا جریانی به PLC ارسال میشود. این روش برای تجهیزات حساس و جاهایی که نیاز به ایزوله کردن مدار است، استفاده میشود.
در هر دو حالت، سیگنال خروجی به کارت ورودی آنالوگ PLC (مثلاً ورودی ۴ تا ۲۰ میلی‌آمپر) متصل میشود. PLC این سیگنال را به عدد دیجیتال تبدیل کرده و بر اساس آن فرآیند را کنترل میکند. برخی ترانسمیترها از پروتکل HART نیز پشتیبانی می‌کنند که امکان انتقال همزمان سیگنال آنالوگ و داده‌های دیجیتال را فراهم می‌آورد.
کالیبره کردن ترانسمیتر
کالیبراسیون، تنظیم دقیق ترانسمیتر برای تطابق با مقادیر مرجع است. از آنجایی که کالیبراسیون تأثیر بسزایی در عملکرد تجهیز دارد، همراه هر ترانسمیتر یک جدول کالیبراسیون ارائه میشود که به ازای هر ورودی مشخص، خروجی مورد انتظار را نشان می‌دهد. اگر با اعمال ورودی، خروجی مطابق جدول نبود، باید با استفاده از دو پتانسیومتر Zero و Span آن را تنظیم کرد.
Zero: نقطه صفر خروجی را تنظیم میکند (مثلاً وقتی ورودی صفر است، خروجی باید ۴ میلی‌آمپر باشد).
Span: شیب یا دامنه خروجی را تنظیم میکند (مثلاً وقتی ورودی حداکثر است، خروجی باید ۲۰ میلی‌آمپر باشد).
دو روش کلی برای کالیبراسیون وجود دارد:
تنظیم دستی با پیچ‌های Zero و Span روی خود تجهیز و اتصال به رایانه و کالیبراسیون از طریق نرم‌افزار داخلی ترانسمیتر. مثال عملی کالیبراسیون :
فرض کنید ترانسمیتری با ورودی ۰ تا ۵ آمپر و خروجی ۴ تا ۲۰ میلی‌آمپر داریم. مراحل کالیبراسیون بدین صورت است که به ورودی دستگاه، جریان صفر آمپر اعمال کنید. پیچ Zero را بچرخانید تا خروجی دقیقاً ۴ میلی‌آمپر شود. به ورودی، جریان ۵ آمپر اعمال کنید. پیچ Span را بچرخانید تا خروجی دقیقاً ۲۰ میلی‌آمپر شود. مراحل فوق را چند بار تکرار کنید تا دیگر نیازی به تنظیم نباشد (به این کار «همگرایی» می‌گویند). در نهایت، برای اطمینان، ورودی ۲.۵ آمپر (نقطه میانی) را اعمال کنید. خروجی باید ۱۲ میلی‌آمپر باشد. اگر این مقدار به دست آمد، ترانسمیتر کالیبره شده و آماده اتصال به مدار است. دقت در کالیبراسیون بسیار حیاتی است، زیرا کوچک‌ترین خطا در اندازه‌گیری می‌تواند منجر به تولید محصولی خارج از استاندارد (مثلاً در صنعت داروسازی) شود. پس همیشه پس از کالیبراسیون، صحت عملکرد را با چند نقطه میانی تست کنید.
مفهوم سنسورهای اکتیو و پسیو (Active & Passive)
سنسورهای صنعتی از نظر نحوه تولید سیگنال به دو دسته کلی اکتیو (Active) و پسیو (Passive) تقسیم می‌شوند.
سنسور پسیو (Passive Sensor) یا حسگر غیرفعال، نوعی سنسور است که برای کار کردن نیاز به منبع تغذیه یا انرژی الکتریکی خارجی ندارد و سیگنال خروجی را مستقیماً از طریق تغییر خواص فیزیکی خود در اثر واکنش با محیط تولید میکند. مانند ترموکوپل که با تغییر دما، خودش یک ولتاژ بسیار ضعیف (در حد میلی‌ولت) در دو سر خود ایجاد میکند و مدار اندازه‌گیر فقط باید این سیگنال را بخواند و تقویت کند، به همین دلیل نیازی به فرستادن جریان تحریک به داخل آن نیست و اتصال آن به ترانسمیتر ساده‌تر و معمولاً دوسیمه است. در مقابل، سنسور اکتیو سنسوری است که خودش سیگنال تولید نمی‌کند و برای کار کردن نیاز دارد که یک منبع تغذیه خارجی (جریان یا ولتاژ) به آن اعمال شود تا خاصیت الکتریکی‌اش (مقاومت، ظرفیت یا القا) با تغییر کمیت فیزیکی تغییر کند؛ مانند PT100 که فقط مقاومتش با دما تغییر میکند و برای اینکه این تغییر قابل خواندن باشد، مدار اندازه‌گیر باید یک جریان تحریک ثابت از داخل آن عبور دهد تا طبق قانون اهم، تغییر مقاومت به تغییر ولتاژ تبدیل شود، به همین دلیل اتصال این نوع سنسورها به ترانسمیتر معمولاً به صورت سه‌سیمه یا چهارسیمه انجام میشود تا خطای ناشی از مقاومت سیم‌های ارتباطی حذف شود. به طور خلاصه، سنسور پسیو خودش انرژی سیگنال را تولید میکند، اما سنسور اکتیو نیازمند دریافت انرژی از مدار بیرونی است تا بتواند کمیت فیزیکی را به کمیت الکتریکی قابل اندازه‌گیری تبدیل کند.
