سنسور دما Pt100
- Morteza Aghajani
- دسته‌بندی نشده
موضوعات کاربردی RTD
اساس کار Pt100
سنسور دمای Pt100
PT100 چیست و بر چه اصلی کار می‌کند؟
۱. تعریف ساده
PT100 یک نوع سنسور دمای مقاومتی (RTD – Resistance Temperature Detector) است که از فلز پلاتین (Platinum) ساخته شده و در دمای صفر درجه سلسیوس ( سانتیگراد ) دقیقاً ۱۰۰ اهم مقاومت الکتریکی دارد. حرف PT به پلاتین اشاره دارد و عدد 100 بیانگر مقاومت نامی آن در صفر درجه است.
۲. اصل فیزیکی
در فلزات خالص مثل پلاتین، مقاومت الکتریکی با افزایش دما زیاد می‌شود. این رابطه تقریباً خطی است و همین ویژگی، پلاتین را به یک ماده ایده‌آل برای اندازه‌گیری دقیق دما تبدیل کرده است. بنابراین PT100 یک عنصر غیرفعال (Passive) است؛ یعنی خودش ولتاژ یا سیگنالی تولید نمی‌کند. فقط مقاومتش تغییر می‌کند و این تغییر مقاومت باید توسط یک مدار بیرونی (مثل پل وتستون یا منبع جریان ثابت) خوانده شود.
۳. چرا پلاتین؟
پلاتین به دلایل زیر انتخاب اول است:
1- خنثی بودن شیمیایی: در برابر اکسیداسیون و خوردگی مقاوم است. 2- پایداری بلندمدت: مقاومت آن در طول زمان کمتر دچار دریفت (Drift) می‌شود. 3-قابلیت شکل‌دهی: می‌توان آن را به سیم‌های بسیار نازک کشید. 4-قابلیت تکرارپذیری: سنسورهای ساخته‌شده از پلاتین خالص، مشخصات مقاومتی بسیار مشابهی دارند.
۴. مشخصات بنیادین (پایه‌ای‌ترین اعداد)
مقاومت در صفر درجه سانتیگراد بابر 100 اهم (دقیق) است . ضریب دمایی (α) 0.00385 Ω/Ω/°C (استاندارد IEC 60751) . حساسیت (شیب) 0.385 اهم به ازای هر یک درجه سانتیگراد و مقاومت در 100درجه سانتیگراد حدود 138.5 اهم
معنای عملی این اعداد: اگر دمای محیط ۱ درجه سلسیوس بالا برود، مقاومت PT100 حدود ۰.۳۸۵ اهم زیاد می‌شود. اگر ۱۰۰ درجه بالا برود، مقاومت به حدود ۱۳۸.۵ اهم می‌رسد.
۵. فرمول پایه (تقریبی)
برای محدوده 0 درجه سانتیگراد تا 100درجه سانتیگراد ، رابطه ساده زیر برقرار است:
R(T) = R₀ × (1 + α × T)
که در آن: R₀ = 100 Ω و α = 0.00385 و T = دما بر حسب سلسیوس
مثال: در دمای ۵۰ درجه سانتیگراد :
R = 100 × (1 + 0.00385 × 50) = 119.25 Ω
نکته مهم
این فرمول یک تقریب خطی است. در دماهای بالاتر (مثلاً بالای ۱۰۰°C) و پایین‌تر (زیر ۰°C)، رابطه واقعی غیرخطی می‌شود و باید از معادله کالندار–وان دوزن (Callendar–Van Dusen) استفاده کرد که در درس‌های بعدی کامل باز می‌کنیم
اساس کار Pt1000
سنسور دمای Pt1000
PT1000 چیست و بر چه اصلی کار می‌کند؟
سنسورهای PT100 و PT1000 هر دو از نوع مقاومت‌های حرارتی پلاتینی (RTD) هستند که عدد نام آن‌ها بیانگر مقدار مقاومت الکتریکی آن‌ها در دمای صفر درجه سانتیگراد است (PT100 معادل ۱۰۰ اهم و PT1000 معادل ۱۰۰۰ اهم). تفاوت اصلی آن‌ها در حساسیت و مقاومت است؛ به ازای هر یک درجه تغییر دما، مقاومت PT100 حدود ۰.۳۸۵ اهم تغییر می‌کند، در حالی که این تغییر در PT1000 حدود ۳.۸۵ اهم است که باعث می‌شود PT1000 دقت و تفکیک‌پذیری بالاتری داشته باشد. از طرفی به دلیل مقدار مقاومت پایه بالاتر PT1000، اثر مقاومت سیم‌های ارتباطی (خطای سیم) روی آن بسیار ناچیزتر از PT100 است، به همین دلیل می‌توان از PT1000 در فواصل طولانی‌تر با سیم‌کشی ساده‌تر (حتی دو سیمه) استفاده کرد، در حالی که PT100 برای حفظ دقت نیازمند سیستم سه یا چهار سیمه است؛ همچنین PT1000 به دلیل نیاز به جریان تحریک کمتر، خطای خودگرمایی (Self-heating) کمتری دارد و برای سیستم‌های کم‌مصرف بسیار مناسب‌تر است.
سوال : منظور از اینکه Pt1000 دقت و تفکیک پذیری بالاتری دارد چیست؟
آن جمله به این معنی است که PT1000 تغییرات دما را ۱۰ برابر بزرگتر و واضح‌تر از PT100 نشان می‌دهد. بیایید با یک مثال ساده شروع کنیم:
در PT100، اگر دما ۱ درجه سانتیگراد بالا برود، مقاومت فقط ۰.۳۸۵ اهم زیاد می‌شود.
در PT1000، اگر دما ۱ درجه بالا برود، مقاومت ۳.۸۵ اهم زیاد می‌شود.
حالا مشکل کجاست؟
هیچ اندازه‌گیری در دنیای واقعی بدون نویز و خطا نیست. فرض کنید سیم‌ها یا مدار الکترونیکی شما یک خطای ثابت (مثلاً ۰.۱ اهم) دارند.
در PT100: تغییر ۱ درجه فقط ۰.۳۸۵ اهم است. خطای ۰.۱ اهمی، حدود ۲۵ درصد از کل سیگنال شماست! (یعنی دقت پایین می‌آید).
در PT1000: تغییر ۱ درجه، ۳.۸۵ اهم است. همان خطای ۰.۱ اهمی، حالا فقط ۲.۵ درصد از سیگنال شماست. (یعنی سیگنال قوی‌تر است و خطا کمتر دیده می‌شود).
مثال ساده‌تر (خط‌کش): فرض کنید می‌خواهید ضخامت یک ورق کاغذ را با خط‌کشی اندازه بگیرید که فقط درجه‌بندی سانتی‌متر دارد (بدون میلی‌متر). PT100 مثل این است که تغییرات کاغذ را با همان خط‌کش درشت بخواهید ببینید (سخت است). PT1000 مثل این است که یک ذره‌بین روی خط‌کش گذاشته‌اید (تغییرات ۱۰ برابر بزرگتر دیده می‌شود). به همین دلیل می‌گوییم PT1000 تفکیک‌پذیری (Resolution) و دقت بالاتری دارد؛ چون سیگنال خروجی آن ۱۰ برابر قوی‌تر و قابل‌اعتمادتر است.
مزایا و معایب PT1000
مزایا:
دقت و تفکیک‌پذیری بالاتر: به دلیل تغییرات ۱۰ برابری مقاومت.
بی‌تأثیر بودن مقاومت سیم‌ها: چون مقاومت پایه ۱۰۰۰ اهم است، مقاومت ۱ اهمی سیم‌ها فقط ۰.۱ درصد خطا ایجاد می‌کند (در PT100 این عدد ۱ درصد است). بنابراین می‌توان از آن در فواصل طولانی‌تر با سیم‌کشی ۲ سیمه استفاده کرد.
مصرف انرژی کمتر (خودگرمایی کمتر): برای خواندن مقاومت، باید جریان برق از سنسور عبور کند. برای PT1000 جریان بسیار کمتری نیاز است تا همان ولتاژ را تولید کند. جریان کمتر = گرم شدن کمتر خود سنسور (Self-heating) = دقت بالاتر.
مقاومت به نویز: سیگنال قوی‌تر، راحت‌تر از نویزهای الکترومغناطیسی محیطی جان سالم به در می‌برد.
معایب:
قیمت بالاتر: پلاتین فلز گران‌قیمتی است. برای ساخت PT1000 باید ۱۰ برابر بیشتر پلاتین استفاده شود، لذا قیمت آن بالاتر است.
زمان پاسخ‌دهی کندتر: برای رسیدن به مقاومت ۱۰۰۰ اهم، سیم پلاتینی داخل سنسور باید نازک‌تر و بلندتر باشد که جرم آن را بیشتر می‌کند؛ در نتیجه کمی دیرتر به تغییرات دما واکنش نشان می‌دهد.
حساسیت به لرزش: سیم نازک‌تر، ممکن است در محیط‌های پرلرزش دچار مشکل شود.
سوال : جاهایی که “باید” و “بهتر است” از PT1000 استفاده شود:
سیستم‌های باتری‌خور و کم‌مصرف (چون جریان کمتری می‌کشند). سیستم‌های تهویه مطبوع (HVAC) و ساختمان‌ها (چون سیم‌ها طولانی هستند و سیم‌کشی ۲ سیمه ارزان‌تر است). صنایع خودروسازی و دستگاه‌های کوچک (به دلیل ابعاد فشرده و دقت بالا). جاهایی که طول سیم سنسور تا PLC زیاد است و نمی‌خواهیم هزینه سیم سوم را بدهیم.
جاهایی که می‌شود جایگزین PT100 کرد:
تقریباً در بیشتر کاربردهای صنعتی معمولی می‌توان جایگزین کرد (مثل کوره‌ها، مخازن، خطوط تولید).
شرط مهم: باید تنظیمات PLC یا ترانسمیتر (Transmitter) خود را از PT100 به PT1000 تغییر دهید. در غیر این صورت، PLC دما را به اشتباه (۱۰ برابر بزرگتر) نشان می‌دهد.
جاهایی که بهتر است PT100 باقی بماند:
جاهایی که سرعت پاسخ‌دهی بسیار بالا (کمتر از ۱ ثانیه) نیاز است (مثل واکنش‌های شیمیایی سریع).
محیط‌های بسیار پرلرزش (مثل کمپرسورهای بزرگ).
اگر در حال حاضر سیستم شما با PT100 کالیبره شده و نمی‌توانید تنظیمات PLC را تغییر دهید.
INCONEL چیست ؟
Thermowell & Inconel
ترموول (Thermowell) یک غلاف یا چاهک محافظ بسته‌انتها است که معمولاً از جنس فلز یا آلیاژ مقاوم ساخته می‌شود و روی دیواره یا داخل خط لوله/مخزن نصب می‌گردد تا سنسور دما (مثل RTD یا ترموکوپل) داخل آن قرار گیرد؛ به این ترتیب سنسور از تماس مستقیم با سیال فرآیند، فشار، خوردگی، سایش و جریان شدید محافظت می‌شود، در عین حال انتقال حرارت به سنسور حفظ می‌گردد و امکان تعویض یا کالیبراسیون سنسور بدون توقف فرآیند و بدون باز کردن سیستم فراهم می‌شود.
Inconel چیست ؟
اکثر سنسور های RTD دارای یک غلاف محافظ ساخته شده از Inconel هستند که از سنسور در برابر محیط و ضربه های مکانیکی محافظت می کند. «Inconel» در واقع نام تجاری یک خانواده از اَبَرآلیاژهای پایه نیکل است که عمدتاً از نیکل، کروم و آهن تشکیل شده‌اند. این آلیاژها به طور ویژه برای تحمل شرایط سخت صنعتی طراحی شده‌اند.
Inconel چیست و چه ویژگی‌هایی دارد؟
Inconel یک آلیاژ مهندسی استاندارد است که ترکیب منحصربه‌فردی از خواص را ارائه می‌دهد:
ترکیب اصلی: این آلیاژ عمدتاً از نیکل (Nickel) به عنوان عنصر پایه، همراه با کروم (Chromium) و آهن (Iron) ساخته شده است.
مقاومت در برابر حرارت: مهم‌ترین ویژگی Inconel، مقاومت عالی آن در برابر حرارت و اکسیداسیون در دماهای بسیار بالاست. بسته به نوع آلیاژ، این مقاومت می‌تواند تا محدوده ۱۰۹۵ درجه سانتیگراد و حتی بالاتر (تا حدود ۱۲۵۰ درجه سانتیگراد در برخی گریدها) باشد.
مقاومت در برابر خوردگی: این آلیاژ مقاومت بسیار خوبی در برابر انواع خوردگی‌ها، از جمله خوردگی توسط ترکیبات شیمیایی مختلف، آب خالص و ترک‌خوردگی ناشی از تنش کلریدی دارد.
استحکام مکانیکی: Inconel ترکیب مطلوبی از استحکام بالا و قابلیت شکل‌پذیری (کارپذیری) را حتی در دماهای بالا ارائه می‌دهد.
چرا از Inconel در غلاف سنسورهای RTD استفاده می‌شود؟
سنسورهای RTD (آشکارسازهای دمای مقاومتی) برای اندازه‌گیری دقیق دما طراحی شده‌اند، اما در محیط‌های صنعتی در معرض خطراتی مانند دمای بالا، مواد خورنده، فشار و لرزش قرار می‌گیرند. غلاف محافظ، وظیفه محافظت از عنصر حساس سنسور را بر عهده دارد. Inconel به دلایل زیر انتخاب ایده‌آلی برای این غلاف است:
محافظت در برابر دمای بالا: از آنجا که Inconel می‌تواند دماهای بسیار بالا را تحمل کند، برای غلاف سنسورهایی که در کوره‌ها، راکتورها یا فرآیندهای دما بالا استفاده می‌شوند، ضروری است.
محافظت در برابر خوردگی شدید: در محیط‌هایی که گازها یا مایعات خورنده وجود دارند، غلاف Inconel از سنسور ظریف داخلی در برابر تخریب شیمیایی محافظت می‌کند و طول عمر آن را افزایش می‌دهد.
دوام در شرایط سخت: سنسورهای دارای غلاف Inconel برای کاربردهای پرتنش مانند حفاری در چاه‌های نفت و گاز (که با دما و لرزش بالا همراه است) یا محیط‌های صنعتی با فشار بالا ایده‌آل هستند.
به طور خلاصه، Inconel یک آلیاژ پیشرفته نیکل-کروم است که به دلیل مقاومت استثنایی در برابر حرارت و خوردگی، به عنوان یک “زره” محافظ برای سنسورهای RTD در سخت‌ترین شرایط صنعتی عمل می‌کند.
المان فلزی سنسور
المان فلزی سنسور
همهٔ فلزات با تغییر دما، مقاومت الکتریکی‌شان تغییر می‌کند و مقدار این تغییر به ضریب دمایی مقاومت فلز بستگی دارد. در RTDها، ضریب دمایی یعنی: میزان تغییر مقدار مقاومت با تغییر یک درجه کلوین دما. به بیان دقیق‌تر، معمولاً تغییر نسبی مقاومت در ازای یک درجه تغییر دما مد نظر است. برای سنسورهای RTD، عناصر مس، نیکل، پلاتین و بالکو (Balco) به‌عنوان المان فلزی مورد استفاده قرار می‌گیرند.
مس
تغییر مقاومت مس با تغییر دما رابطهٔ خطی خوبی دارد. اکسید شدن مس، استفاده از آن را به دمای کمتر از ۱۵۰ درجه سانتیگراد (۳۰۲ درجه فارنهایت) محدود می‌کند. به همین دلیل، RTDهای مسی در اندازه‌گیری دمای سیم‌پیچی موتورها، ژنراتورها و توربین‌ها استفاده می‌شوند. علاوه بر آن، در محیط‌هایی که فاقد اتمسفر اکسیدکننده هستند، می‌توان از RTD با عنصر مسی بهره برد. در اولین سنسور RTD، از مس به‌عنوان عنصر فلزی استفاده شد. اما در نهایت مشخص شد که پلاتین عملکرد بهتر و خوانش دقیق‌تری دارد.
پلاتین
عنصر فلزی در RTD پلاتینی از سیم پلاتین خالص ساخته شده است و دارای ضریب دمایی مثبت است. پایداری خطی عنصر پلاتین، RTD پلاتینی را به سنسوری بسیار دقیق برای کاربردهای صنعتی تبدیل می‌کند.
نیکل
RTDها با عنصر فلزی نیکل بازهٔ دمایی محدودی دارند و در دمای بیش از ۳۰۰ درجه سانتیگراد (۵۷۲ درجه فارنهایت) غیرخطی می‌شوند. این سنسورها نسبت به RTDهای پلاتینی قیمت کمتری دارند و در برابر خوردگی مقاوم‌اند، اما به سرعت فرسوده شده و دقت خود را از دست می‌دهند. محدودهٔ دمایی آن‌ها از منفی ۸۰ تا ۲۶۰ درجه سانتیگراد یا از منفی ۱۱۲ تا ۵۰۰ درجه فارنهایت است.
بالکو
بالکو یک آلیاژ متشکل از ۷۰٪ نیکل و ۳۰٪ آهن است. رسانایی حرارتی بالکو مشابه نیکل است، اما مقاومت الکتریکی آن حدوداً دو برابر است. سنسورهای RTD با فلز بالکو، مانند مس، کم‌هزینه هستند و ضریب مقاومت بالا، خطی‌بودن خوب در محدودهٔ کاری، خواص مکانیکی قوی و مقاومت در برابر خوردگی دارند. به دلیل قیمت مناسب‌تر، در تولید برخی سنسورهای مدرن RTD، مس و نیکل معمولاً با بالکو جایگزین می‌شوند؛ اما پلاتین در کاربردهای دقیق و صنعتی همچنان استاندارد اصلی است و با بالکو جایگزین نمی‌شود.

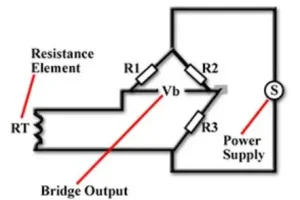

RTD دو سیمه
RTD دوسیمه
RTDها بر اساس تعداد سیم به سه دستهٔ دو، سه و چهار سیمه تقسیم می‌شوند؛ در RTD دو سیمه، همان‌طور که از نامش پیداست، دو سیم در ساختار سنسور وجود دارد و این نوع معمولاً در کاربردهایی به کار می‌رود که مقدار تقریبی دما اهمیت دارد، زیرا افزایش مقاومت سیم‌ها در این دسته باعث کاهش دقت RTD می‌شود؛ این پیکربندی ساده‌ترین، کم‌هزینه‌ترین و در عین حال محدودترین نوع RTD است و زمانی که دستگاه گیرنده مستقیماً و بدون سیم‌های رابط به سنسور متصل شود، دما را با دقت مناسبی اندازه می‌گیرد، اما مقاومت ذاتی ناشی از سیم‌های رابط در پیکربندی دو سیمه قابل جبران نیست و استفاده از آن‌ها خطای اندازه‌گیری را افزایش می‌دهد؛ به‌طور کلی، هنگامی که دقت اهمیت ندارد، RTD دو سیمه کم‌هزینه‌ترین گزینه است و رنگ سیم‌ها در استاندارد IEC 60751-2008 تعریف شده است . IEC 60751-2008 یک استاندارد بین‌المللی است که الزامات و رابطهٔ دقیق بین دما و مقاومت را برای دماسنج‌ها و سنسورهای دمای مقاومتی پلاتینی صنعتی (مانند Pt100) تعریف می‌کند. این استاندارد کلاس‌های تلورانس (مانند کلاس A و B) را برای تعیین میزان خطای مجاز سنسور مشخص کرده و محدودهٔ دمایی منفی ۲۰۰ تا مثبت ۸۵۰ درجه سانتیگراد را پوشش می‌دهد. همچنین ویژگی‌های عملکردی مهمی مانند مقاومت عایقی، زمان پاسخ و اثر خودگرمایی را برای کاربردهای صنعتی استانداردسازی می‌کند.
سؤال: چرا مقاومت سیم‌های رابط در سنسور PT100 دو سیمه باعث خطای اندازه‌گیری دما می‌شود و رابطه محاسبه این خطا چیست؟
فرض کنید یک سنسور PT100 دو سیمه داخل مخزن نصب شده و دمای واقعی آن صفر درجه سانتیگراد است. مقاومت PT100 در این دما برابر 100 اهم است. حالا فرض کنید مقاومت هر یک از دو سیم رابط بین سنسور و دستگاه اندازه‌گیری، برابر 2 اهم باشد. چون مقاومت سیم‌های رابط با مقاومت سنسور به‌صورت سری قرار می‌گیرند، دستگاه مجموع مقاومت‌ها را اندازه‌گیری می‌کند:
Rₘ = Rₜ + Rw₁ + Rw₂
در این رابطه:
Rₘ: مقاومت اندازه‌گیری‌شده توسط دستگاه
Rₜ: مقاومت واقعی سنسور PT100
Rw₁: مقاومت سیم اول
Rw₂: مقاومت سیم دوم
بنابراین:
Rₘ = 100 + 2 + 2 = 104 Ω
دستگاه به‌جای 100 اهم، مقدار 104 اهم اندازه می‌گیرد و تصور می‌کند این 4 اهم مقاومت اضافی به دلیل افزایش دمای سنسور ایجاد شده است.
رابطه محاسبه تقریبی خطای دما
می‌دانیم حساسیت مقاومتی تقریبی PT100 برابر 0.385 اهم بر درجه سانتیگراد است. بنابراین:
خطای دما ≈ مجموع مقاومت سیم‌ها ÷ حساسیت مقاومتی سنسور
ΔT ≈ (Rw₁ + Rw₂) ÷ 0.385
در مثال ما:
ΔT ≈ (2 + 2) ÷ 0.385
ΔT ≈ 10.39°C
یعنی دستگاه حدود 10.4 درجه سانتیگراد بیشتر از دمای واقعی نشان می‌دهد.
رابطه دقیق‌تر خطای دما در PT100
برای محاسبه دقیق‌تر باید رابطه استاندارد مقاومت و دمای PT100 را در نظر بگیریم. طبق استاندارد IEC 60751، برای دماهای صفر تا 850 درجه سانتیگراد:
Rₜ = R₀ × (1 + A × T + B × T²)
که در آن:
R₀ = 100 Ω
A = 0.0039083 °C⁻¹
B = −0.0000005775 °C⁻²
برای به دست آوردن دما از روی مقاومت، رابطه بالا را حل می‌کنیم:
T = (−A + √(A² − 4B × (1 − R/R₀))) ÷ (2B)
در این فرمول، R مقاومتی است که به رابطه وارد می‌کنیم. اگر مقاومت اندازه‌گیری‌شده شامل مقاومت سیم‌ها باشد، دمای محاسبه‌شده نیز دارای خطا خواهد بود.
بنابراین رابطه دقیق خطای دما به شکل زیر است:
خطای دما = دمای محاسبه‌شده از مقاومت کل − دمای واقعی سنسور
ΔT = Tₘ − Tₜ
که در آن:
ΔT = خطای اندازه‌گیری دما
Tₘ = دمایی که دستگاه اندازه‌گیری نشان می‌دهد
Tₜ = دمای واقعی سنسور
محاسبه خطای دقیق‌تر در مثال ما
مقاومت واقعی سنسور: 100 اهم
مقاومت اندازه‌گیری‌شده: 104 اهم
دمای واقعی: صفر درجه سانتیگراد
با قرار دادن مقاومت 104 اهم در رابطه استاندارد PT100 یعنی Rₜ = R₀ × (1 + A × T + B × T²) ، دمای محاسبه‌شده تقریباً برابر 10.25 درجه سانتیگراد خواهد بود.
بنابراین:
ΔT ≈ 10.25 − 0
ΔT ≈ 10.25°C
نتیجه: در محاسبه ساده، خطای دما حدود 10.39 درجه و در محاسبه دقیق‌تر بر اساس رابطه استاندارد PT100، حدود 10.25 درجه سانتیگراد است. این اختلاف نشان می‌دهد که رابطه مقاومت و دمای PT100 کاملاً خطی نیست. به همین دلیل، برای اندازه‌گیری‌های دقیق صنعتی از معادله استاندارد IEC 60751 یا جدول مقاومت و دمای PT100 استفاده می‌شود.
نکته مهم: رابطه استاندارد بالا برای دماهای صفر و بالاتر معتبر است. برای دماهای منفی، معادله کامل Callendar–Van Dusen دارای جمله اضافی است. همچنین در این مثال فرض شده که دستگاه اندازه‌گیری، مقاومت سیم‌های رابط را جبران نمی‌کند.
ضریب دمایی مقاومت و حساسیت مقاومتی سنسور PT100 چیست؟
سؤال اول: منظور از ضریب دمایی مقاومت PT100، یعنی α = 0.00385 °C⁻¹ چیست؟
فرض کنید یک سنسور PT100 داریم. می‌دانیم که مقاومت الکتریکی این سنسور در دمای صفر درجه سانتیگراد برابر 100 اهم است. حالا اگر دما را یک درجه افزایش دهیم، مقاومت سنسور نیز کمی افزایش پیدا می‌کند.
سؤال این است: مقاومت سنسور با افزایش یک درجه دما چقدر زیاد می‌شود؟
اینجاست که ضریب دمایی مقاومت به کمک ما می‌آید.
ضریب دمایی مقاومت را با حرف یونانی α (آلفا) نشان می‌دهیم. مقدار تقریبی آن برای سنسور PT100 برابر 0.00385 بر درجه سانتیگراد است.
α = 0.00385 °C⁻¹
این عدد به زبان ساده یعنی به‌ازای هر یک درجه افزایش دما، مقاومت PT100 تقریباً به‌اندازه 0.00385 برابر مقاومت آن در صفر درجه افزایش پیدا می‌کند.
اگر بخواهیم این مقدار را به درصد بیان کنیم، کافی است عدد 0.00385 را در 100 ضرب کنیم:
0.385%= 0.00385 × 100
پس می‌توان گفت مقاومت PT100 به‌ازای هر یک درجه افزایش دما، تقریباً به‌اندازه 0.385 درصد مقاومت آن در صفر درجه افزایش پیدا می‌کند. توجه کنید که در این محاسبه، عدد 100 فقط برای تبدیل یک عدد اعشاری به درصد استفاده شده و ارتباطی با مقاومت 100 اهمی سنسور ندارد.
سؤال دوم: منظور از حساسیت مقاومتی PT100 برابر 0.385 Ω/°C چیست؟
تا اینجا فهمیدیم مقاومت سنسور تقریباً به‌اندازه 0.385 درصد مقاومت مبنای خود به‌ازای هر درجه تغییر می‌کند. اما حالا می‌خواهیم بدانیم این تغییر واقعاً چند اهم است. چون مقاومت PT100 در صفر درجه برابر 100 اهم است، عدد 0.00385 را در این مقاومت ضرب می‌کنیم:
100 × 0.00385 = 0.385 Ω/°C
بنابراین با افزایش هر یک درجه سانتیگراد، مقاومت PT100 به‌طور تقریبی 0.385 اهم افزایش پیدا می‌کند. به این مقدار، حساسیت مقاومتی تقریبی PT100 نسبت به دما (Resistance–Temperature Sensitivity) می‌گوییم. برای درک بهتر، تغییر مقاومت سنسور را در چند دمای مختلف با تقریب خطی بررسی می‌کنیم:
– در دمای صفر درجه: 100 اهم
– در دمای یک درجه: تقریباً 100.385 اهم
– در دمای دو درجه: تقریباً 100.770 اهم
– در دمای ده درجه: تقریباً 103.850 اهم
– در دمای بیست درجه: تقریباً 107.700 اهم
پس هرچه دما افزایش پیدا کند، مقاومت سنسور PT100 نیز افزایش می‌یابد.
سؤال سوم: تفاوت ضریب دمایی و حساسیت مقاومتی چیست؟
تفاوت این دو مفهوم بسیار ساده است.
ضریب دمایی مقاومت (α): نشان می‌دهد مقاومت سنسور نسبت به مقاومت مبنای خود، به‌ازای هر درجه تغییر دما، تقریباً چه نسبتی تغییر می‌کند.
α = 0.00385 °C⁻¹
این مقدار معادل تغییر نسبی 0.385 درصد به‌ازای هر درجه است.
حساسیت مقاومتی: نشان می‌دهد مقاومت سنسور به‌ازای هر درجه تغییر دما، تقریباً چند اهم تغییر می‌کند.
S ≈ 0.385 Ω/°C
بنابراین، ضریب دمایی درباره تغییر نسبی مقاومت صحبت می‌کند، اما حساسیت مقاومتی مقدار تغییر مقاومت را برحسب اهم بیان می‌کند.
نکته علمی مهم: ضریب 0.00385 یک ضریب متوسط اسمی برای محدوده صفر تا 100 درجه سانتیگراد است. رابطه مقاومت و دمای PT100 کاملاً خطی نیست؛ بنابراین مقادیر محاسبه‌شده با این روش تقریبی هستند. برای مثال، مقاومت استاندارد PT100 در دمای 20 درجه، مطابق IEC 60751، حدود 107.79 اهم است، نه دقیقاً 107.7 اهم. همچنین حساسیت لحظه‌ای سنسور در دماهای مختلف اندکی تغییر می‌کند.
سؤال: چگونه می‌توان با اندازه‌گیری مقاومت سنسور PT100، دمای واقعی آن را محاسبه کرد و فرمول محاسبه دما از کجا به دست می‌آید؟
می‌دانیم که مقاومت سنسور PT100 با افزایش دما افزایش پیدا می‌کند. همچنین یاد گرفتیم که مقاومت این سنسور در دمای صفر درجه سانتیگراد برابر 100 اهم است و به‌ازای افزایش هر یک درجه دما، مقاومت آن به‌طور تقریبی 0.385 اهم افزایش می‌یابد.
حالا یک سؤال مهم مطرح می‌شود: اگر مقاومت سنسور PT100 را با اهم‌متر اندازه بگیریم، چگونه می‌توانیم بفهمیم دمای آن چند درجه سانتیگراد است؟
برای پاسخ به این سؤال، ابتدا رابطه تقریبی مقاومت و دمای PT100 را می‌نویسیم:
Rₜ ≈ R₀ × (1 + α × T)
در این رابطه:
Rₜ: مقاومت سنسور در دمای موردنظر، برحسب اهم
R₀: مقاومت سنسور در صفر درجه سانتیگراد، برابر 100 اهم
α: ضریب دمایی تقریبی مقاومت PT100، برابر 0.00385 بر درجه سانتیگراد
T: دمای سنسور برحسب درجه سانتیگراد
مرحله اول: باز کردن پرانتز
ابتدا عبارت داخل پرانتز را در R₀ ضرب می‌کنیم:
Rₜ ≈ R₀ + (R₀ × α × T)
مرحله دوم: جدا کردن تغییر مقاومت
چون هدف ما محاسبه دما است، R₀ را از دو طرف رابطه کم می‌کنیم:
Rₜ − R₀ ≈ R₀ × α × T
عبارت Rₜ − R₀ همان مقدار افزایش مقاومت سنسور نسبت به مقاومت آن در صفر درجه است.
مرحله سوم: به دست آوردن فرمول دما
برای اینکه T به‌تنهایی در یک طرف رابطه قرار بگیرد، دو طرف را بر حاصل‌ضرب R₀ و α تقسیم می‌کنیم:
T ≈ (Rₜ − R₀) ÷ (R₀ × α)
این همان فرمول محاسبه تقریبی دما از روی مقاومت PT100 است.
مفهوم ساده این فرمول چیست؟
ابتدا از مقاومت اندازه‌گیری‌شده سنسور، مقاومت آن در صفر درجه یعنی 100 اهم را کم می‌کنیم. با این کار متوجه می‌شویم مقاومت چند اهم افزایش پیدا کرده است. سپس مقدار افزایش مقاومت را بر 0.385 تقسیم می‌کنیم؛ زیرا می‌دانیم به‌ازای هر یک درجه افزایش دما، مقاومت PT100 تقریباً 0.385 اهم زیاد می‌شود.
مثال: اگر مقاومت PT100 برابر 107.7 اهم باشد، دمای آن چند درجه است؟
ابتدا مقدار افزایش مقاومت را محاسبه می‌کنیم:
107.7 − 100 = 7.7 اهم
حالا مقدار افزایش مقاومت را بر حساسیت مقاومتی تقریبی PT100 تقسیم می‌کنیم:
T ≈ 7.7 ÷ 0.385
T ≈ 20°C
بنابراین، اگر مقاومت سنسور PT100 برابر 107.7 اهم باشد، دمای آن تقریباً 20 درجه سانتیگراد است.
نکته علمی: این روابط بر اساس تقریب خطی PT100 هستند. در محاسبات دقیق صنعتی، از رابطه استاندارد IEC 60751 یا جدول مقاومت و دمای PT100 استفاده می‌شود. همچنین برای اندازه‌گیری دقیق، مقاومت سیم‌های رابط باید جبران شود؛ زیرا در غیر این صورت، مقاومت اندازه‌گیری‌شده الزاماً برابر مقاومت واقعی سنسور نخواهد بود.

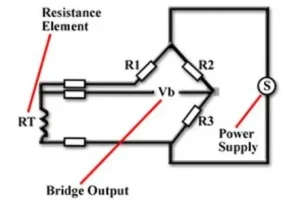

RTD سه سیمه
RTD سه سیمه
در سنسور PT100 سه‌سیمه، فقط یک عنصر مقاومتی وجود دارد که دو سر آن را A و B می‌نامیم. دو سیم قرمز به سر A و یک سیم آبی به سر B متصل می‌شوند. هدف از اضافه‌کردن سیم سوم، کاهش خطای اندازه‌گیری ناشی از مقاومت سیم‌های رابط است. نکته مهم این است که دستگاه اندازه‌گیری، در صورت برخورداری از مدار مناسب، می‌تواند دو مسیر الکتریکی متفاوت را بررسی کند: مسیر اول بین یکی از سیم‌های قرمز و سیم آبی است که شامل مقاومت سیم قرمز، مقاومت خود PT100 و مقاومت سیم آبی می‌شود؛ مسیر دوم بین دو سیم قرمز است که فقط مقاومت این دو سیم را شامل می‌شود، زیرا هر دو در داخل سنسور به یک نقطه مشترک متصل‌اند و جریان در این مسیر از عنصر مقاومتی PT100 عبور نمی‌کند. برای درک بهتر، فرض کنیم مقاومت واقعی PT100 برابر ۱۰۰ اهم و مقاومت هر یک از سه سیم رابط برابر ۲ اهم باشد. دستگاه در اندازه‌گیری مسیر اول، یعنی بین سیم قرمز اول و سیم آبی، مقدار ۱۰۴ اهم را مشاهده می‌کند؛ زیرا مقاومت ۱۰۰ اهمی سنسور با مقاومت ۲ اهمی سیم قرمز و ۲ اهمی سیم آبی جمع می‌شود. در اندازه‌گیری مسیر دوم، یعنی بین دو سیم قرمز، دستگاه مقدار ۴ اهم را به دست می‌آورد که حاصل مجموع مقاومت دو سیم قرمز است. حال نکته اصلی اینجاست که دستگاه در این روش مقاومت سیم آبی را مستقلاً اندازه‌گیری نمی‌کند، بلکه با فرض یکسان‌بودن مقاومت هر سه سیم، نتیجه می‌گیرد مجموع مقاومت سیم قرمز اول و سیم آبی نیز ۴ اهم است. بنابراین با کم‌کردن این مقدار از ۱۰۴ اهم، مقاومت واقعی PT100 یعنی ۱۰۰ اهم به دست می‌آید. البته این مثال، یک روش ساده برای توضیح جبران مقاومت سیم‌هاست و همه ترانسمیترهای سه‌سیمه الزاماً از همین روش استفاده نمی‌کنند؛ برخی از مدارهای اندازه‌گیری با استفاده از منابع جریان، اندازه‌گیری ولتاژ یا آرایش‌های مخصوص پل وتستون این جبران‌سازی را انجام می‌دهند. همچنین اگر مقاومت سیم آبی با سیم‌های قرمز متفاوت باشد، جبران به‌طور کامل انجام نمی‌شود و مقداری خطا باقی می‌ماند. به همین دلیل توصیه می‌شود هر سه سیم از نظر جنس، طول و سطح مقطع یکسان باشند تا مقاومت آن‌ها تا حد امکان برابر باشد. در نتیجه، سیم سوم مقاومت سیم‌های رابط را حذف نمی‌کند، بلکه امکان بررسی مسیر الکتریکی اضافی و جبران اثر مقاومت سیم‌ها را برای مدار اندازه‌گیری فراهم می‌سازد.
تحلیل RTD سه سیمه

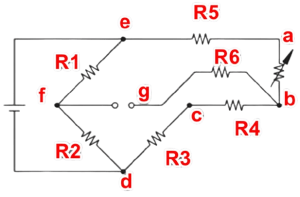

بررسی عددی مدار پل وتستون در اتصال سه‌سیمه PT100
در این مثال، عملکرد سیم جبران‌ساز در مدار پل وتستون بررسی می‌شود تا مشخص شود چگونه مقاومت سیم‌های رابط از اندازه‌گیری دمای سنسور PT100 حذف می‌شود.
۱. مشخصات اولیه مدار
ولتاژ تغذیه: 10 ولت – مقاومت‌های ثابت: R1 = R2 = R3 = 100 اهم – مقاومت سنسور PT100 در دمای صفر درجه: 100 اهم – مقاومت سیم رفت: R5 = 1 اهم – مقاومت سیم برگشت: R4 = 1 اهم – مقاومت سیم جبران‌ساز: R6 = 1 اهم . ولتاژ نقطه d برابر صفر ولت در نظر گرفته می‌شود.
۲. محاسبه ولتاژ نقاط مدار
ابتدا ولتاژ نقطه f را در شاخه چپ محاسبه می‌کنیم. چون مقاومت‌های R1 و R2 برابر هستند، ولتاژ تغذیه به دو قسمت مساوی تقسیم می‌شود.
Vf = 10 × 100 ÷ (100 + 100) = 5 V
در شاخه راست، مقاومت کل مسیر عبور جریان برابر است با:
Rtotal = R5 + RPT100 + R4 + R3
Rtotal = 1 + 100 + 1 + 100 = 202 Ω
بنابراین جریان شاخه راست برابر است با:
I = 10 ÷ 202 = 0.049505 A
اکنون ولتاژ نقاط مختلف را از پایین مدار به سمت بالا محاسبه می‌کنیم.
ولتاژ نقطه c:
Vc = I × R3 = 0.049505 × 100 = 4.9505 V
ولتاژ نقطه b:
Vb = Vc + (I × R4)
Vb = 4.9505 + 0.049505 = 5.0000 V
ولتاژ نقطه a:
Va = Vb + (I × RPT100)
Va = 5 + 4.9505 = 9.9505 V
۳. نقش سیم جبران‌ساز R6
سیم R6 نقطه b را به ورودی اندازه‌گیری متصل می‌کند. با فرض امپدانس ورودی بسیار بالا، جریان عبوری از R6 ناچیز است و در نتیجه افت ولتاژ قابل‌توجهی روی این سیم ایجاد نمی‌شود. بنابراین:
Vg ≈ Vb = 5 V
اختلاف ولتاژ خروجی پل:
Vout = Vf − Vg
Vout = 5 − 5 = 0 V
در نتیجه، پل در حالت تعادل قرار دارد و مقاومت سیم‌های رفت و برگشت، در صورت برابر بودن، خطایی در نقطه تعادل ایجاد نمی‌کنند.
۴. اثبات ریاضی جبران مقاومت سیم‌ها
در حالت تعادل و با فرض برابر بودن R1 و R2، ولتاژ نقطه b باید نصف ولتاژ تغذیه باشد. بنابراین مقاومت قسمت بالایی و پایینی شاخه راست برابر خواهد بود.
R5 + RPT100 = R4 + R3
با جابه‌جایی طرفین رابطه:
RPT100 = R3 + R4 − R5
اگر مقاومت سیم‌های رفت و برگشت برابر باشد، یعنی R4 = R5، خواهیم داشت:
RPT100 = R3 + R5 − R5
RPT100 = R3 = 100 Ω
بنابراین در این شرایط، اثر مقاومت دو سیم رابط در نقطه تعادل پل یکدیگر را خنثی می‌کند.
۵. نتیجه‌گیری
در مدار سه‌سیمه PT100، سیم سوم امکان اندازه‌گیری ولتاژ از نقطه مناسب مدار را بدون افت ولتاژ محسوس فراهم می‌کند. اگر مقاومت سیم‌های رفت و برگشت برابر باشد، اثر آن‌ها در نقطه تعادل پل حذف شده و اندازه‌گیری دقیق‌تری از مقاومت سنسور به دست می‌آید. بااین‌حال، اختلاف مقاومت سیم‌ها، امپدانس محدود ورودی اندازه‌گیری و تغییر شرایط کاری می‌تواند موجب ایجاد خطای اندازه‌گیری شود.

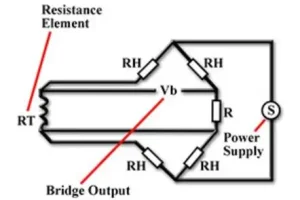

RTD چهار سیمه
RTD چهار سیمه
……………
ویدیوهای آموزشی RTD و Pt100
RTD چیست ؟
اتصالات RTD
RTD و ساختار آن
سنسور دمای Pt1000
PT1000 چیست و بر چه اصلی کار می‌کند؟
سنسورهای PT100 و PT1000 هر دو از نوع مقاومت‌های حرارتی پلاتینی (RTD) هستند که عدد نام آن‌ها بیانگر مقدار مقاومت الکتریکی آن‌ها در دمای صفر درجه سانتیگراد است (PT100 معادل ۱۰۰ اهم و PT1000 معادل ۱۰۰۰ اهم). تفاوت اصلی آن‌ها در حساسیت و مقاومت است؛ به ازای هر یک درجه تغییر دما، مقاومت PT100 حدود ۰.۳۸۵ اهم تغییر می‌کند، در حالی که این تغییر در PT1000 حدود ۳.۸۵ اهم است که باعث می‌شود PT1000 دقت و تفکیک‌پذیری بالاتری داشته باشد. از طرفی به دلیل مقدار مقاومت پایه بالاتر PT1000، اثر مقاومت سیم‌های ارتباطی (خطای سیم) روی آن بسیار ناچیزتر از PT100 است، به همین دلیل می‌توان از PT1000 در فواصل طولانی‌تر با سیم‌کشی ساده‌تر (حتی دو سیمه) استفاده کرد، در حالی که PT100 برای حفظ دقت نیازمند سیستم سه یا چهار سیمه است؛ همچنین PT1000 به دلیل نیاز به جریان تحریک کمتر، خطای خودگرمایی (Self-heating) کمتری دارد و برای سیستم‌های کم‌مصرف بسیار مناسب‌تر است.
سوال : منظور از اینکه Pt1000 دقت و تفکیک پذیری بالاتری دارد چیست؟
آن جمله به این معنی است که PT1000 تغییرات دما را ۱۰ برابر بزرگتر و واضح‌تر از PT100 نشان می‌دهد. بیایید با یک مثال ساده شروع کنیم:
در PT100، اگر دما ۱ درجه سانتیگراد بالا برود، مقاومت فقط ۰.۳۸۵ اهم زیاد می‌شود.
در PT1000، اگر دما ۱ درجه بالا برود، مقاومت ۳.۸۵ اهم زیاد می‌شود.
حالا مشکل کجاست؟
هیچ اندازه‌گیری در دنیای واقعی بدون نویز و خطا نیست. فرض کنید سیم‌ها یا مدار الکترونیکی شما یک خطای ثابت (مثلاً ۰.۱ اهم) دارند.
در PT100: تغییر ۱ درجه فقط ۰.۳۸۵ اهم است. خطای ۰.۱ اهمی، حدود ۲۵ درصد از کل سیگنال شماست! (یعنی دقت پایین می‌آید).
در PT1000: تغییر ۱ درجه، ۳.۸۵ اهم است. همان خطای ۰.۱ اهمی، حالا فقط ۲.۵ درصد از سیگنال شماست. (یعنی سیگنال قوی‌تر است و خطا کمتر دیده می‌شود).
مثال ساده‌تر (خط‌کش): فرض کنید می‌خواهید ضخامت یک ورق کاغذ را با خط‌کشی اندازه بگیرید که فقط درجه‌بندی سانتی‌متر دارد (بدون میلی‌متر). PT100 مثل این است که تغییرات کاغذ را با همان خط‌کش درشت بخواهید ببینید (سخت است). PT1000 مثل این است که یک ذره‌بین روی خط‌کش گذاشته‌اید (تغییرات ۱۰ برابر بزرگتر دیده می‌شود). به همین دلیل می‌گوییم PT1000 تفکیک‌پذیری (Resolution) و دقت بالاتری دارد؛ چون سیگنال خروجی آن ۱۰ برابر قوی‌تر و قابل‌اعتمادتر است.
مزایا و معایب PT1000
مزایا:
دقت و تفکیک‌پذیری بالاتر: به دلیل تغییرات ۱۰ برابری مقاومت.
بی‌تأثیر بودن مقاومت سیم‌ها: چون مقاومت پایه ۱۰۰۰ اهم است، مقاومت ۱ اهمی سیم‌ها فقط ۰.۱ درصد خطا ایجاد می‌کند (در PT100 این عدد ۱ درصد است). بنابراین می‌توان از آن در فواصل طولانی‌تر با سیم‌کشی ۲ سیمه استفاده کرد.
مصرف انرژی کمتر (خودگرمایی کمتر): برای خواندن مقاومت، باید جریان برق از سنسور عبور کند. برای PT1000 جریان بسیار کمتری نیاز است تا همان ولتاژ را تولید کند. جریان کمتر = گرم شدن کمتر خود سنسور (Self-heating) = دقت بالاتر.
مقاومت به نویز: سیگنال قوی‌تر، راحت‌تر از نویزهای الکترومغناطیسی محیطی جان سالم به در می‌برد.
معایب:
قیمت بالاتر: پلاتین فلز گران‌قیمتی است. برای ساخت PT1000 باید ۱۰ برابر بیشتر پلاتین استفاده شود، لذا قیمت آن بالاتر است.
زمان پاسخ‌دهی کندتر: برای رسیدن به مقاومت ۱۰۰۰ اهم، سیم پلاتینی داخل سنسور باید نازک‌تر و بلندتر باشد که جرم آن را بیشتر می‌کند؛ در نتیجه کمی دیرتر به تغییرات دما واکنش نشان می‌دهد.
حساسیت به لرزش: سیم نازک‌تر، ممکن است در محیط‌های پرلرزش دچار مشکل شود.
سوال : جاهایی که “باید” و “بهتر است” از PT1000 استفاده شود:
سیستم‌های باتری‌خور و کم‌مصرف (چون جریان کمتری می‌کشند). سیستم‌های تهویه مطبوع (HVAC) و ساختمان‌ها (چون سیم‌ها طولانی هستند و سیم‌کشی ۲ سیمه ارزان‌تر است). صنایع خودروسازی و دستگاه‌های کوچک (به دلیل ابعاد فشرده و دقت بالا). جاهایی که طول سیم سنسور تا PLC زیاد است و نمی‌خواهیم هزینه سیم سوم را بدهیم.
جاهایی که می‌شود جایگزین PT100 کرد:
تقریباً در بیشتر کاربردهای صنعتی معمولی می‌توان جایگزین کرد (مثل کوره‌ها، مخازن، خطوط تولید).
شرط مهم: باید تنظیمات PLC یا ترانسمیتر (Transmitter) خود را از PT100 به PT1000 تغییر دهید. در غیر این صورت، PLC دما را به اشتباه (۱۰ برابر بزرگتر) نشان می‌دهد.
جاهایی که بهتر است PT100 باقی بماند:
جاهایی که سرعت پاسخ‌دهی بسیار بالا (کمتر از ۱ ثانیه) نیاز است (مثل واکنش‌های شیمیایی سریع).
محیط‌های بسیار پرلرزش (مثل کمپرسورهای بزرگ).
اگر در حال حاضر سیستم شما با PT100 کالیبره شده و نمی‌توانید تنظیمات PLC را تغییر دهید.
سنسور دمای Pt100
PT100 چیست و بر چه اصلی کار می‌کند؟
۱. تعریف ساده
PT100 یک نوع سنسور دمای مقاومتی (RTD – Resistance Temperature Detector) است که از فلز پلاتین (Platinum) ساخته شده و در دمای صفر درجه سلسیوس ( سانتیگراد ) دقیقاً ۱۰۰ اهم مقاومت الکتریکی دارد. حرف PT به پلاتین اشاره دارد و عدد 100 بیانگر مقاومت نامی آن در صفر درجه است.
۲. اصل فیزیکی
در فلزات خالص مثل پلاتین، مقاومت الکتریکی با افزایش دما زیاد می‌شود. این رابطه تقریباً خطی است و همین ویژگی، پلاتین را به یک ماده ایده‌آل برای اندازه‌گیری دقیق دما تبدیل کرده است. بنابراین PT100 یک عنصر غیرفعال (Passive) است؛ یعنی خودش ولتاژ یا سیگنالی تولید نمی‌کند. فقط مقاومتش تغییر می‌کند و این تغییر مقاومت باید توسط یک مدار بیرونی (مثل پل وتستون یا منبع جریان ثابت) خوانده شود.
۳. چرا پلاتین؟
پلاتین به دلایل زیر انتخاب اول است:
1- خنثی بودن شیمیایی: در برابر اکسیداسیون و خوردگی مقاوم است. 2- پایداری بلندمدت: مقاومت آن در طول زمان کمتر دچار دریفت (Drift) می‌شود. 3-قابلیت شکل‌دهی: می‌توان آن را به سیم‌های بسیار نازک کشید. 4-قابلیت تکرارپذیری: سنسورهای ساخته‌شده از پلاتین خالص، مشخصات مقاومتی بسیار مشابهی دارند.
۴. مشخصات بنیادین (پایه‌ای‌ترین اعداد)
مقاومت در صفر درجه سانتیگراد بابر 100 اهم (دقیق) است . ضریب دمایی (α) 0.00385 Ω/Ω/°C (استاندارد IEC 60751) . حساسیت (شیب) 0.385 اهم به ازای هر یک درجه سانتیگراد و مقاومت در 100درجه سانتیگراد حدود 138.5 اهم
معنای عملی این اعداد: اگر دمای محیط ۱ درجه سلسیوس بالا برود، مقاومت PT100 حدود ۰.۳۸۵ اهم زیاد می‌شود. اگر ۱۰۰ درجه بالا برود، مقاومت به حدود ۱۳۸.۵ اهم می‌رسد.
۵. فرمول پایه (تقریبی)
برای محدوده 0 درجه سانتیگراد تا 100درجه سانتیگراد ، رابطه ساده زیر برقرار است:
R(T) = R₀ × (1 + α × T)
که در آن: R₀ = 100 Ω و α = 0.00385 و T = دما بر حسب سلسیوس
مثال: در دمای ۵۰ درجه سانتیگراد :
R = 100 × (1 + 0.00385 × 50) = 119.25 Ω
نکته مهم
این فرمول یک تقریب خطی است. در دماهای بالاتر (مثلاً بالای ۱۰۰°C) و پایین‌تر (زیر ۰°C)، رابطه واقعی غیرخطی می‌شود و باید از معادله کالندار–وان دوزن (Callendar–Van Dusen) استفاده کرد که در درس‌های بعدی کامل باز می‌کنیم
Thermowell & Inconel
ترموول (Thermowell) یک غلاف یا چاهک محافظ بسته‌انتها است که معمولاً از جنس فلز یا آلیاژ مقاوم ساخته می‌شود و روی دیواره یا داخل خط لوله/مخزن نصب می‌گردد تا سنسور دما (مثل RTD یا ترموکوپل) داخل آن قرار گیرد؛ به این ترتیب سنسور از تماس مستقیم با سیال فرآیند، فشار، خوردگی، سایش و جریان شدید محافظت می‌شود، در عین حال انتقال حرارت به سنسور حفظ می‌گردد و امکان تعویض یا کالیبراسیون سنسور بدون توقف فرآیند و بدون باز کردن سیستم فراهم می‌شود.
Inconel چیست ؟
اکثر سنسور های RTD دارای یک غلاف محافظ ساخته شده از Inconel هستند که از سنسور در برابر محیط و ضربه های مکانیکی محافظت می کند. «Inconel» در واقع نام تجاری یک خانواده از اَبَرآلیاژهای پایه نیکل است که عمدتاً از نیکل، کروم و آهن تشکیل شده‌اند. این آلیاژها به طور ویژه برای تحمل شرایط سخت صنعتی طراحی شده‌اند.
Inconel چیست و چه ویژگی‌هایی دارد؟
Inconel یک آلیاژ مهندسی استاندارد است که ترکیب منحصربه‌فردی از خواص را ارائه می‌دهد:
ترکیب اصلی: این آلیاژ عمدتاً از نیکل (Nickel) به عنوان عنصر پایه، همراه با کروم (Chromium) و آهن (Iron) ساخته شده است.
مقاومت در برابر حرارت: مهم‌ترین ویژگی Inconel، مقاومت عالی آن در برابر حرارت و اکسیداسیون در دماهای بسیار بالاست. بسته به نوع آلیاژ، این مقاومت می‌تواند تا محدوده ۱۰۹۵ درجه سانتیگراد و حتی بالاتر (تا حدود ۱۲۵۰ درجه سانتیگراد در برخی گریدها) باشد.
مقاومت در برابر خوردگی: این آلیاژ مقاومت بسیار خوبی در برابر انواع خوردگی‌ها، از جمله خوردگی توسط ترکیبات شیمیایی مختلف، آب خالص و ترک‌خوردگی ناشی از تنش کلریدی دارد.
استحکام مکانیکی: Inconel ترکیب مطلوبی از استحکام بالا و قابلیت شکل‌پذیری (کارپذیری) را حتی در دماهای بالا ارائه می‌دهد.
چرا از Inconel در غلاف سنسورهای RTD استفاده می‌شود؟
سنسورهای RTD (آشکارسازهای دمای مقاومتی) برای اندازه‌گیری دقیق دما طراحی شده‌اند، اما در محیط‌های صنعتی در معرض خطراتی مانند دمای بالا، مواد خورنده، فشار و لرزش قرار می‌گیرند. غلاف محافظ، وظیفه محافظت از عنصر حساس سنسور را بر عهده دارد. Inconel به دلایل زیر انتخاب ایده‌آلی برای این غلاف است:
محافظت در برابر دمای بالا: از آنجا که Inconel می‌تواند دماهای بسیار بالا را تحمل کند، برای غلاف سنسورهایی که در کوره‌ها، راکتورها یا فرآیندهای دما بالا استفاده می‌شوند، ضروری است.
محافظت در برابر خوردگی شدید: در محیط‌هایی که گازها یا مایعات خورنده وجود دارند، غلاف Inconel از سنسور ظریف داخلی در برابر تخریب شیمیایی محافظت می‌کند و طول عمر آن را افزایش می‌دهد.
دوام در شرایط سخت: سنسورهای دارای غلاف Inconel برای کاربردهای پرتنش مانند حفاری در چاه‌های نفت و گاز (که با دما و لرزش بالا همراه است) یا محیط‌های صنعتی با فشار بالا ایده‌آل هستند.
به طور خلاصه، Inconel یک آلیاژ پیشرفته نیکل-کروم است که به دلیل مقاومت استثنایی در برابر حرارت و خوردگی، به عنوان یک “زره” محافظ برای سنسورهای RTD در سخت‌ترین شرایط صنعتی عمل می‌کند.
المان فلزی سنسور
همهٔ فلزات با تغییر دما، مقاومت الکتریکی‌شان تغییر می‌کند و مقدار این تغییر به ضریب دمایی مقاومت فلز بستگی دارد. در RTDها، ضریب دمایی یعنی: میزان تغییر مقدار مقاومت با تغییر یک درجه کلوین دما. به بیان دقیق‌تر، معمولاً تغییر نسبی مقاومت در ازای یک درجه تغییر دما مد نظر است. برای سنسورهای RTD، عناصر مس، نیکل، پلاتین و بالکو (Balco) به‌عنوان المان فلزی مورد استفاده قرار می‌گیرند.
مس
تغییر مقاومت مس با تغییر دما رابطهٔ خطی خوبی دارد. اکسید شدن مس، استفاده از آن را به دمای کمتر از ۱۵۰ درجه سانتیگراد (۳۰۲ درجه فارنهایت) محدود می‌کند. به همین دلیل، RTDهای مسی در اندازه‌گیری دمای سیم‌پیچی موتورها، ژنراتورها و توربین‌ها استفاده می‌شوند. علاوه بر آن، در محیط‌هایی که فاقد اتمسفر اکسیدکننده هستند، می‌توان از RTD با عنصر مسی بهره برد. در اولین سنسور RTD، از مس به‌عنوان عنصر فلزی استفاده شد. اما در نهایت مشخص شد که پلاتین عملکرد بهتر و خوانش دقیق‌تری دارد.
پلاتین
عنصر فلزی در RTD پلاتینی از سیم پلاتین خالص ساخته شده است و دارای ضریب دمایی مثبت است. پایداری خطی عنصر پلاتین، RTD پلاتینی را به سنسوری بسیار دقیق برای کاربردهای صنعتی تبدیل می‌کند.
نیکل
RTDها با عنصر فلزی نیکل بازهٔ دمایی محدودی دارند و در دمای بیش از ۳۰۰ درجه سانتیگراد (۵۷۲ درجه فارنهایت) غیرخطی می‌شوند. این سنسورها نسبت به RTDهای پلاتینی قیمت کمتری دارند و در برابر خوردگی مقاوم‌اند، اما به سرعت فرسوده شده و دقت خود را از دست می‌دهند. محدودهٔ دمایی آن‌ها از منفی ۸۰ تا ۲۶۰ درجه سانتیگراد یا از منفی ۱۱۲ تا ۵۰۰ درجه فارنهایت است.
بالکو
بالکو یک آلیاژ متشکل از ۷۰٪ نیکل و ۳۰٪ آهن است. رسانایی حرارتی بالکو مشابه نیکل است، اما مقاومت الکتریکی آن حدوداً دو برابر است. سنسورهای RTD با فلز بالکو، مانند مس، کم‌هزینه هستند و ضریب مقاومت بالا، خطی‌بودن خوب در محدودهٔ کاری، خواص مکانیکی قوی و مقاومت در برابر خوردگی دارند. به دلیل قیمت مناسب‌تر، در تولید برخی سنسورهای مدرن RTD، مس و نیکل معمولاً با بالکو جایگزین می‌شوند؛ اما پلاتین در کاربردهای دقیق و صنعتی همچنان استاندارد اصلی است و با بالکو جایگزین نمی‌شود.
RTD دوسیمه
RTDها بر اساس تعداد سیم به سه دستهٔ دو، سه و چهار سیمه تقسیم می‌شوند؛ در RTD دو سیمه، همان‌طور که از نامش پیداست، دو سیم در ساختار سنسور وجود دارد و این نوع معمولاً در کاربردهایی به کار می‌رود که مقدار تقریبی دما اهمیت دارد، زیرا افزایش مقاومت سیم‌ها در این دسته باعث کاهش دقت RTD می‌شود؛ این پیکربندی ساده‌ترین، کم‌هزینه‌ترین و در عین حال محدودترین نوع RTD است و زمانی که دستگاه گیرنده مستقیماً و بدون سیم‌های رابط به سنسور متصل شود، دما را با دقت مناسبی اندازه می‌گیرد، اما مقاومت ذاتی ناشی از سیم‌های رابط در پیکربندی دو سیمه قابل جبران نیست و استفاده از آن‌ها خطای اندازه‌گیری را افزایش می‌دهد؛ به‌طور کلی، هنگامی که دقت اهمیت ندارد، RTD دو سیمه کم‌هزینه‌ترین گزینه است و رنگ سیم‌ها در استاندارد IEC 60751-2008 تعریف شده است . IEC 60751-2008 یک استاندارد بین‌المللی است که الزامات و رابطهٔ دقیق بین دما و مقاومت را برای دماسنج‌ها و سنسورهای دمای مقاومتی پلاتینی صنعتی (مانند Pt100) تعریف می‌کند. این استاندارد کلاس‌های تلورانس (مانند کلاس A و B) را برای تعیین میزان خطای مجاز سنسور مشخص کرده و محدودهٔ دمایی منفی ۲۰۰ تا مثبت ۸۵۰ درجه سانتیگراد را پوشش می‌دهد. همچنین ویژگی‌های عملکردی مهمی مانند مقاومت عایقی، زمان پاسخ و اثر خودگرمایی را برای کاربردهای صنعتی استانداردسازی می‌کند.
سؤال: چرا مقاومت سیم‌های رابط در سنسور PT100 دو سیمه باعث خطای اندازه‌گیری دما می‌شود و رابطه محاسبه این خطا چیست؟
فرض کنید یک سنسور PT100 دو سیمه داخل مخزن نصب شده و دمای واقعی آن صفر درجه سانتیگراد است. مقاومت PT100 در این دما برابر 100 اهم است. حالا فرض کنید مقاومت هر یک از دو سیم رابط بین سنسور و دستگاه اندازه‌گیری، برابر 2 اهم باشد. چون مقاومت سیم‌های رابط با مقاومت سنسور به‌صورت سری قرار می‌گیرند، دستگاه مجموع مقاومت‌ها را اندازه‌گیری می‌کند:
Rₘ = Rₜ + Rw₁ + Rw₂
در این رابطه:
Rₘ: مقاومت اندازه‌گیری‌شده توسط دستگاه
Rₜ: مقاومت واقعی سنسور PT100
Rw₁: مقاومت سیم اول
Rw₂: مقاومت سیم دوم
بنابراین:
Rₘ = 100 + 2 + 2 = 104 Ω
دستگاه به‌جای 100 اهم، مقدار 104 اهم اندازه می‌گیرد و تصور می‌کند این 4 اهم مقاومت اضافی به دلیل افزایش دمای سنسور ایجاد شده است.
رابطه محاسبه تقریبی خطای دما
می‌دانیم حساسیت مقاومتی تقریبی PT100 برابر 0.385 اهم بر درجه سانتیگراد است. بنابراین:
خطای دما ≈ مجموع مقاومت سیم‌ها ÷ حساسیت مقاومتی سنسور
ΔT ≈ (Rw₁ + Rw₂) ÷ 0.385
در مثال ما:
ΔT ≈ (2 + 2) ÷ 0.385
ΔT ≈ 10.39°C
یعنی دستگاه حدود 10.4 درجه سانتیگراد بیشتر از دمای واقعی نشان می‌دهد.
رابطه دقیق‌تر خطای دما در PT100
برای محاسبه دقیق‌تر باید رابطه استاندارد مقاومت و دمای PT100 را در نظر بگیریم. طبق استاندارد IEC 60751، برای دماهای صفر تا 850 درجه سانتیگراد:
Rₜ = R₀ × (1 + A × T + B × T²)
که در آن:
R₀ = 100 Ω
A = 0.0039083 °C⁻¹
B = −0.0000005775 °C⁻²
برای به دست آوردن دما از روی مقاومت، رابطه بالا را حل می‌کنیم:
T = (−A + √(A² − 4B × (1 − R/R₀))) ÷ (2B)
در این فرمول، R مقاومتی است که به رابطه وارد می‌کنیم. اگر مقاومت اندازه‌گیری‌شده شامل مقاومت سیم‌ها باشد، دمای محاسبه‌شده نیز دارای خطا خواهد بود.
بنابراین رابطه دقیق خطای دما به شکل زیر است:
خطای دما = دمای محاسبه‌شده از مقاومت کل − دمای واقعی سنسور
ΔT = Tₘ − Tₜ
که در آن:
ΔT = خطای اندازه‌گیری دما
Tₘ = دمایی که دستگاه اندازه‌گیری نشان می‌دهد
Tₜ = دمای واقعی سنسور
محاسبه خطای دقیق‌تر در مثال ما
مقاومت واقعی سنسور: 100 اهم
مقاومت اندازه‌گیری‌شده: 104 اهم
دمای واقعی: صفر درجه سانتیگراد
با قرار دادن مقاومت 104 اهم در رابطه استاندارد PT100 یعنی Rₜ = R₀ × (1 + A × T + B × T²) ، دمای محاسبه‌شده تقریباً برابر 10.25 درجه سانتیگراد خواهد بود.
بنابراین:
ΔT ≈ 10.25 − 0
ΔT ≈ 10.25°C
نتیجه: در محاسبه ساده، خطای دما حدود 10.39 درجه و در محاسبه دقیق‌تر بر اساس رابطه استاندارد PT100، حدود 10.25 درجه سانتیگراد است. این اختلاف نشان می‌دهد که رابطه مقاومت و دمای PT100 کاملاً خطی نیست. به همین دلیل، برای اندازه‌گیری‌های دقیق صنعتی از معادله استاندارد IEC 60751 یا جدول مقاومت و دمای PT100 استفاده می‌شود.
نکته مهم: رابطه استاندارد بالا برای دماهای صفر و بالاتر معتبر است. برای دماهای منفی، معادله کامل Callendar–Van Dusen دارای جمله اضافی است. همچنین در این مثال فرض شده که دستگاه اندازه‌گیری، مقاومت سیم‌های رابط را جبران نمی‌کند.
RTD سه سیمه
در سنسور PT100 سه‌سیمه، فقط یک عنصر مقاومتی وجود دارد که دو سر آن را A و B می‌نامیم. دو سیم قرمز به سر A و یک سیم آبی به سر B متصل می‌شوند. هدف از اضافه‌کردن سیم سوم، کاهش خطای اندازه‌گیری ناشی از مقاومت سیم‌های رابط است. نکته مهم این است که دستگاه اندازه‌گیری، در صورت برخورداری از مدار مناسب، می‌تواند دو مسیر الکتریکی متفاوت را بررسی کند: مسیر اول بین یکی از سیم‌های قرمز و سیم آبی است که شامل مقاومت سیم قرمز، مقاومت خود PT100 و مقاومت سیم آبی می‌شود؛ مسیر دوم بین دو سیم قرمز است که فقط مقاومت این دو سیم را شامل می‌شود، زیرا هر دو در داخل سنسور به یک نقطه مشترک متصل‌اند و جریان در این مسیر از عنصر مقاومتی PT100 عبور نمی‌کند. برای درک بهتر، فرض کنیم مقاومت واقعی PT100 برابر ۱۰۰ اهم و مقاومت هر یک از سه سیم رابط برابر ۲ اهم باشد. دستگاه در اندازه‌گیری مسیر اول، یعنی بین سیم قرمز اول و سیم آبی، مقدار ۱۰۴ اهم را مشاهده می‌کند؛ زیرا مقاومت ۱۰۰ اهمی سنسور با مقاومت ۲ اهمی سیم قرمز و ۲ اهمی سیم آبی جمع می‌شود. در اندازه‌گیری مسیر دوم، یعنی بین دو سیم قرمز، دستگاه مقدار ۴ اهم را به دست می‌آورد که حاصل مجموع مقاومت دو سیم قرمز است. حال نکته اصلی اینجاست که دستگاه در این روش مقاومت سیم آبی را مستقلاً اندازه‌گیری نمی‌کند، بلکه با فرض یکسان‌بودن مقاومت هر سه سیم، نتیجه می‌گیرد مجموع مقاومت سیم قرمز اول و سیم آبی نیز ۴ اهم است. بنابراین با کم‌کردن این مقدار از ۱۰۴ اهم، مقاومت واقعی PT100 یعنی ۱۰۰ اهم به دست می‌آید. البته این مثال، یک روش ساده برای توضیح جبران مقاومت سیم‌هاست و همه ترانسمیترهای سه‌سیمه الزاماً از همین روش استفاده نمی‌کنند؛ برخی از مدارهای اندازه‌گیری با استفاده از منابع جریان، اندازه‌گیری ولتاژ یا آرایش‌های مخصوص پل وتستون این جبران‌سازی را انجام می‌دهند. همچنین اگر مقاومت سیم آبی با سیم‌های قرمز متفاوت باشد، جبران به‌طور کامل انجام نمی‌شود و مقداری خطا باقی می‌ماند. به همین دلیل توصیه می‌شود هر سه سیم از نظر جنس، طول و سطح مقطع یکسان باشند تا مقاومت آن‌ها تا حد امکان برابر باشد. در نتیجه، سیم سوم مقاومت سیم‌های رابط را حذف نمی‌کند، بلکه امکان بررسی مسیر الکتریکی اضافی و جبران اثر مقاومت سیم‌ها را برای مدار اندازه‌گیری فراهم می‌سازد.
تحلیل RTD سه سیمه
بررسی عددی مدار پل وتستون در اتصال سه‌سیمه PT100
در این مثال، عملکرد سیم جبران‌ساز در مدار پل وتستون بررسی می‌شود تا مشخص شود چگونه مقاومت سیم‌های رابط از اندازه‌گیری دمای سنسور PT100 حذف می‌شود.
۱. مشخصات اولیه مدار
ولتاژ تغذیه: 10 ولت – مقاومت‌های ثابت: R1 = R2 = R3 = 100 اهم – مقاومت سنسور PT100 در دمای صفر درجه: 100 اهم – مقاومت سیم رفت: R5 = 1 اهم – مقاومت سیم برگشت: R4 = 1 اهم – مقاومت سیم جبران‌ساز: R6 = 1 اهم . ولتاژ نقطه d برابر صفر ولت در نظر گرفته می‌شود.
۲. محاسبه ولتاژ نقاط مدار
ابتدا ولتاژ نقطه f را در شاخه چپ محاسبه می‌کنیم. چون مقاومت‌های R1 و R2 برابر هستند، ولتاژ تغذیه به دو قسمت مساوی تقسیم می‌شود.
Vf = 10 × 100 ÷ (100 + 100) = 5 V
در شاخه راست، مقاومت کل مسیر عبور جریان برابر است با:
Rtotal = R5 + RPT100 + R4 + R3
Rtotal = 1 + 100 + 1 + 100 = 202 Ω
بنابراین جریان شاخه راست برابر است با:
I = 10 ÷ 202 = 0.049505 A
اکنون ولتاژ نقاط مختلف را از پایین مدار به سمت بالا محاسبه می‌کنیم.
ولتاژ نقطه c:
Vc = I × R3 = 0.049505 × 100 = 4.9505 V
ولتاژ نقطه b:
Vb = Vc + (I × R4)
Vb = 4.9505 + 0.049505 = 5.0000 V
ولتاژ نقطه a:
Va = Vb + (I × RPT100)
Va = 5 + 4.9505 = 9.9505 V
۳. نقش سیم جبران‌ساز R6
سیم R6 نقطه b را به ورودی اندازه‌گیری متصل می‌کند. با فرض امپدانس ورودی بسیار بالا، جریان عبوری از R6 ناچیز است و در نتیجه افت ولتاژ قابل‌توجهی روی این سیم ایجاد نمی‌شود. بنابراین:
Vg ≈ Vb = 5 V
اختلاف ولتاژ خروجی پل:
Vout = Vf − Vg
Vout = 5 − 5 = 0 V
در نتیجه، پل در حالت تعادل قرار دارد و مقاومت سیم‌های رفت و برگشت، در صورت برابر بودن، خطایی در نقطه تعادل ایجاد نمی‌کنند.
۴. اثبات ریاضی جبران مقاومت سیم‌ها
در حالت تعادل و با فرض برابر بودن R1 و R2، ولتاژ نقطه b باید نصف ولتاژ تغذیه باشد. بنابراین مقاومت قسمت بالایی و پایینی شاخه راست برابر خواهد بود.
R5 + RPT100 = R4 + R3
با جابه‌جایی طرفین رابطه:
RPT100 = R3 + R4 − R5
اگر مقاومت سیم‌های رفت و برگشت برابر باشد، یعنی R4 = R5، خواهیم داشت:
RPT100 = R3 + R5 − R5
RPT100 = R3 = 100 Ω
بنابراین در این شرایط، اثر مقاومت دو سیم رابط در نقطه تعادل پل یکدیگر را خنثی می‌کند.
۵. نتیجه‌گیری
در مدار سه‌سیمه PT100، سیم سوم امکان اندازه‌گیری ولتاژ از نقطه مناسب مدار را بدون افت ولتاژ محسوس فراهم می‌کند. اگر مقاومت سیم‌های رفت و برگشت برابر باشد، اثر آن‌ها در نقطه تعادل پل حذف شده و اندازه‌گیری دقیق‌تری از مقاومت سنسور به دست می‌آید. بااین‌حال، اختلاف مقاومت سیم‌ها، امپدانس محدود ورودی اندازه‌گیری و تغییر شرایط کاری می‌تواند موجب ایجاد خطای اندازه‌گیری شود.
